今天小編來給大家介紹一下土工膜的拼接技術(shù)規(guī)范，大家一起來看看吧。

在土工膜現(xiàn)場(chǎng)拼接工作中，需要嚴(yán)格遵守技術(shù)規(guī)范的要求。首先，應(yīng)在使用土工膜接頭之前進(jìn)行工藝試驗(yàn)，以驗(yàn)證接頭的性能是否符合施工條件。其次，存在多種焊接方法可供選擇，如激光焊接、電弧焊接、激光電弧復(fù)合焊接等，不同的材料需要選擇不同的焊接方式。例如，激光焊接適用于車身板，復(fù)合焊接適用于船舶厚板，焊接的質(zhì)量和性能對(duì)于土工膜的防滲應(yīng)用具有重要影響。對(duì)于土工膜的防滲應(yīng)用而言，最理想、最實(shí)用的焊接方法是雙焊縫搭接，所需焊接工具主要包括自動(dòng)溫度調(diào)節(jié)（速度調(diào)節(jié)）熱機(jī)和熱壓擠壓焊機(jī)，塑料熱空氣焊槍（用于局部修復(fù)）可作為輔助修復(fù)手段。

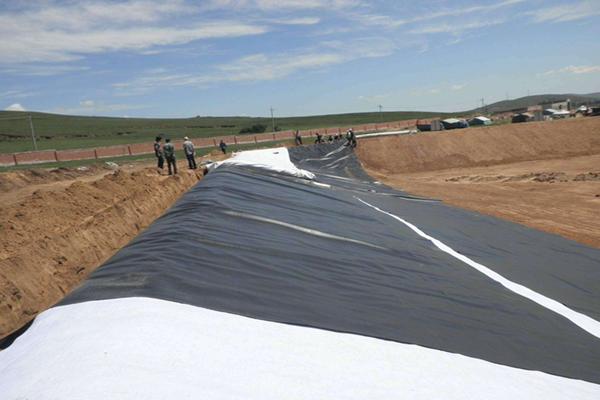

①在土工膜焊縫的搭接處使用干凈的紗布進(jìn)行擦拭。確保表面干燥、無油、無污垢后，需要將搭接縫以平行方向?qū)R，搭接縫的長(zhǎng)度應(yīng)超過100mm。

②請(qǐng)密切留意施工當(dāng)天的天氣狀況，并根據(jù)天氣情況調(diào)整焊接設(shè)備以適應(yīng)工作環(huán)境。

③土工膜樣品焊接試驗(yàn)。

④要求焊縫不斷裂，母材不開裂，對(duì)焊接樣品進(jìn)行撕拉試驗(yàn)。

⑤在焊接試驗(yàn)合格后，還需逐段使用熱封機(jī)進(jìn)行輔助焊接。

⑥根據(jù)實(shí)際情況及時(shí)調(diào)整焊機(jī)參數(shù)，同時(shí)實(shí)時(shí)監(jiān)測(cè)施工現(xiàn)場(chǎng)的溫度、氣壓、空氣濕度、清潔度和材料性能，確保焊機(jī)工作溫度始終保持在0℃~200℃的范圍之內(nèi)。

⑦完成焊接后，應(yīng)目視檢查土工膜焊縫的外觀。焊縫應(yīng)該平整均勻，沒有虛焊、漏焊、褶皺、燙傷或空洞。然后，對(duì)每個(gè)焊縫進(jìn)行充氣檢查，即采用雙焊縫加壓檢測(cè)方法，將待測(cè)段的兩端密封，充氣至0.15~0.20MPa，并保持1~5分鐘。如果壓力沒有明顯下降，則焊縫合格。否則，應(yīng)立即進(jìn)行檢查并補(bǔ)充焊接。試驗(yàn)結(jié)束后，應(yīng)立即對(duì)試驗(yàn)過程中的充氣壓力進(jìn)行打孔，并使用熱熔焊槍對(duì)其進(jìn)行修補(bǔ)。如果出現(xiàn)虛焊或漏焊，必須切割焊縫，并通過熱熔檢測(cè)土工膜焊縫。

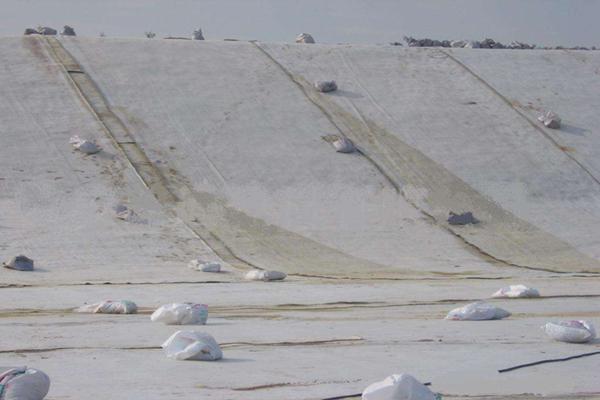

感謝大家閱讀和觀看今天的內(nèi)容，希望對(duì)各位有所幫助，如果有任何疑問，請(qǐng)隨時(shí)聯(lián)系我們。
