小編今天來(lái)和大家聊一下，在焊接土工膜時(shí)，最適宜的溫度是多少呢？讓我們一起來(lái)看看吧。

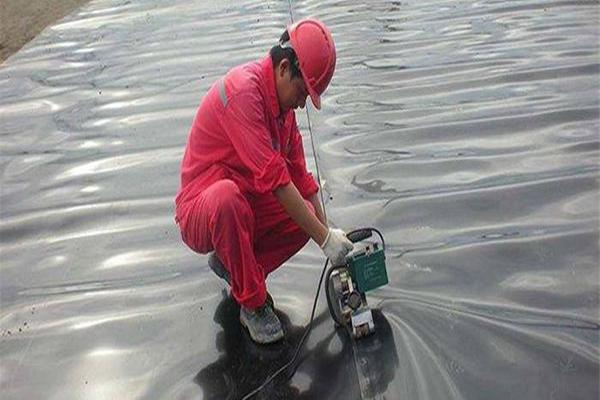

電熱管焊接方法是通過(guò)焊機(jī)自動(dòng)爬行沿搭接接頭表面進(jìn)行焊接。在焊接過(guò)程中，電熱管會(huì)將上膜和下膜墊熔化，通過(guò)擠出加工的輥筒將搭接的兩片膜熔合成一體，實(shí)現(xiàn)焊接工藝。這種焊接方法適用于單縫或雙縫焊接。對(duì)于單縫焊接，可采用單片換熱機(jī)和鼓式焊機(jī)，而雙縫焊接則需要使用雙片換熱機(jī)和雙鼓式焊機(jī)。TH-2型地膜焊機(jī)可用于雙焊，焊接寬度為35mm，單焊標(biāo)寬度為12mm，焊接段。

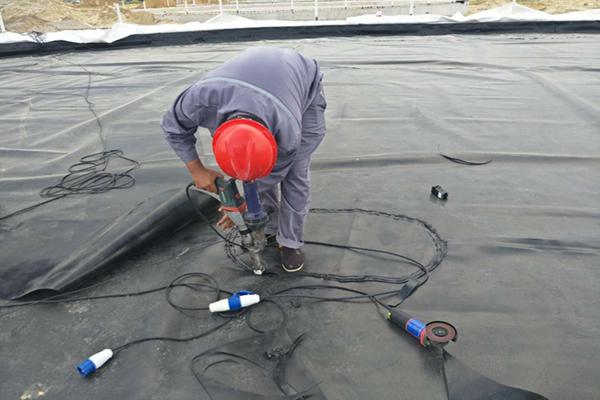

在進(jìn)行土工膜的焊接之前，需要對(duì)土工膜進(jìn)行切割、對(duì)齊和清潔（擦拭灰塵），并在焊接之前進(jìn)行試焊。采用TH-2型地膜焊機(jī)進(jìn)行焊接，焊接點(diǎn)的寬度為10mm。焊接完成后，需要等待20分鐘進(jìn)行冷卻凝固。同時(shí)，使用dsh-ii塑料焊槍堵住焊縫的兩端，并使用充氣檢測(cè)針進(jìn)行充氣檢測(cè)。

進(jìn)行了4組焊接試驗(yàn)，焊接機(jī)速度分別為2.1、2.5、3.0、3.2米/分鐘。焊接溫度為300℃和360℃。環(huán)境溫度在24℃和27℃之間。使用了DEM6便攜式三杯風(fēng)速儀，控制風(fēng)速小于2m/s，焊接壓力無(wú)法顯示，無(wú)法調(diào)節(jié)。使用曝氣法對(duì)以上環(huán)境條件下的焊縫和焊機(jī)的工作條件進(jìn)行了檢測(cè)，檢測(cè)結(jié)果都符合要求。根據(jù)施工現(xiàn)場(chǎng)情況和其他因素，建議在控制風(fēng)速小于2m/s、環(huán)境溫度在24 ~ 300℃之間，焊接溫度在300 ~ 360℃之間。

歡迎大家閱讀和觀看今天的內(nèi)容，感謝大家的支持，希望對(duì)大家有所幫助，如有需要，請(qǐng)隨時(shí)聯(lián)系我們。
