土工膜的施工工法有哪些呢？今天小編來聊一聊，下面一起看一下吧。

HDPE土工膜全稱“高密度聚乙烯膜”，又稱為HDPE防滲膜，是采用聚乙烯原生樹脂（以高密度聚乙烯為主要成分）加以一定比例的炭黑黑色母料、抗老化劑、抗氧化劑、紫外線吸收劑、穩(wěn)定劑等，經(jīng)單層、雙層、三層共擠技術(shù)吹塑而成，具有優(yōu)良的耐環(huán)境應(yīng)力開裂性能，抗低溫、抗老化、耐腐蝕性能，以及較大的使用溫度范圍和較長的使用壽命，無毒無害，經(jīng)濟(jì)效益好，被廣泛運(yùn)用到各種工程中。

工法特點(diǎn)

HDPE土工膜是一種柔性防水材料，連接采用熱熔焊接，焊縫強(qiáng)度高，焊接性能好，具有很高的防滲系數(shù)（1×10-17cm/s）；具有良好的耐熱性和耐寒性，其使用環(huán)境溫度為高溫110℃、低溫-70℃；具有很好的化學(xué)穩(wěn)定性能，能耐80余種強(qiáng)酸、堿等化學(xué)腐蝕，具有很高的抗張力強(qiáng)度，具有很高的抗拉強(qiáng)度，能滿足高標(biāo)準(zhǔn)工程項(xiàng)目的需要，具有很高的耐候性，有很強(qiáng)的抗老化性能，能長時間裸露使用而保持原來的性能；整體性能好，具有很強(qiáng)的抗拉強(qiáng)度與斷裂伸長率，能夠在各種不同的惡劣地質(zhì)與氣候條件下使用，地質(zhì)不均勻沉降應(yīng)變力強(qiáng)。

適用范圍

本工法可廣泛用于如下工程：

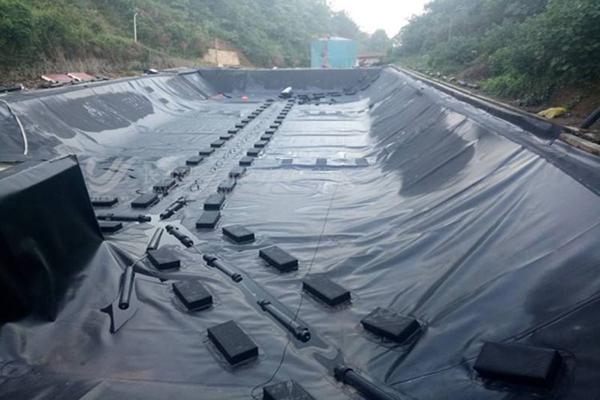

1、環(huán)保，環(huán)衛(wèi)工程（如生活垃圾填埋場、污水處理廠、電廠調(diào)節(jié)池、工業(yè)、醫(yī)院固體廢棄物廠、有毒有害物處理廠、危險品倉庫、廠房等等）

2、水利土木工程（河、湖、水庫、堤壩防滲，堵漏，加固，水渠的防滲，垂直心墻，護(hù)坡等）

3、市政工程（地鐵，建筑物的地下工程和屋頂蓄水池，屋頂花園防滲，污水管道內(nèi)襯等）

4、園林綠化（人工湖，河道，蓄水池，高爾夫球場的水塘底襯、護(hù)坡，綠化草坪防水防潮等）

5、石化（化工廠，煉油廠，加油站的儲油罐防滲，化學(xué)反應(yīng)池，沉淀池的內(nèi)襯，而成襯層等）

6、礦業(yè)（洗選池、堆浸池、堆灰場、溶解池、沉淀池、堆場、尾礦的底襯防滲等）

7、水產(chǎn)養(yǎng)殖業(yè)（集約化、工廠化養(yǎng)殖池、魚塘、蝦池的內(nèi)襯等）

8、交通設(shè)施工程（公路的基礎(chǔ)加固，涵洞的防滲）

9、農(nóng)業(yè)（水庫、飲用水池、蓄水塘、灌溉系統(tǒng)的防滲）

10、鹽業(yè)（鹽場結(jié)晶池、鹵池苫蓋，鹽膜、鹽池塑苫膜）

11、HDPE已被我國用來取代PVC作為食品包裝袋和保鮮膜原料。

工藝原理

HDPE土工膜連接采用熱熔焊接方式，利用自身的連接形成一個完全封閉的整體防滲體，焊縫強(qiáng)度高，焊接性能好，其原理是利用焊機(jī)內(nèi)電烙鐵加熱土工膜兩面，使土工膜表面融化，上下滾軸相互擠壓兩層土工膜，使之相互連接在一起

連接的特點(diǎn)：熱熔焊接技術(shù)施工方便、迅速、效果好

施工工藝流程及制作要點(diǎn)

施工準(zhǔn)備-支持層處理-HDPE膜鋪設(shè)、剪裁-HDPE膜對正、搭齊、壓膜定型-焊接-檢測、修補(bǔ)-驗(yàn)收-保護(hù)層施工

1、施工準(zhǔn)備

①認(rèn)真看懂圖紙，對圖紙進(jìn)行自審、各專業(yè)互審，充分了解設(shè)計(jì)意圖和技術(shù)難點(diǎn)，將技術(shù)關(guān)口前移，做好各專業(yè)接口及預(yù)留預(yù)埋的專業(yè)檢查，在工程開工之前做好施工方案和技術(shù)交底記錄

②專業(yè)施工人員進(jìn)場，所需的各種機(jī)具進(jìn)場，電源接通，做好施工準(zhǔn)備

③組織質(zhì)量管理小組對本工程技術(shù)、質(zhì)量、進(jìn)度嚴(yán)格控制，并結(jié)合工程特點(diǎn)，做好職工進(jìn)場安全教育及培訓(xùn)工作，勞動保護(hù)和安全措施應(yīng)遵照國家部頒發(fā)的有關(guān)規(guī)定的要求

④檢查并確認(rèn)基礎(chǔ)支持層已已具備鋪設(shè)HDPE膜的條件，做下料分析，畫出HDPE膜鋪設(shè)順序和裁剪圖，進(jìn)行現(xiàn)場鋪設(shè)實(shí)驗(yàn)，確定焊接溫度、速度等施工工藝參數(shù)

2、材料驗(yàn)收、存放、搬運(yùn)

①材料進(jìn)場必須有出廠合格證和檢驗(yàn)報告，其技術(shù)指標(biāo)復(fù)合設(shè)計(jì)要求，進(jìn)場后檢查HDPE膜的外觀質(zhì)量，記錄并修補(bǔ)已發(fā)現(xiàn)的機(jī)械損傷和生產(chǎn)創(chuàng)傷、孔洞、折損等缺陷；對進(jìn)場HDPE膜進(jìn)行取樣、復(fù)檢（材料進(jìn)行復(fù)檢，根據(jù)設(shè)計(jì)及《聚乙烯（PE）土工膜防滲工程技術(shù)規(guī)范SL/T231-98》的要求），材料復(fù)檢合格后進(jìn)行大面積施工

②材料進(jìn)庫時，應(yīng)按其類別、型號、規(guī)格、使用順序分別堆放，材料堆放于平整不積水的地方，堆高不超過四卷，并能看到卷的識別牌，在存儲過程中，要保持簽完整和清晰，避免混淆

③每個區(qū)、塊旁邊應(yīng)按設(shè)計(jì)要求的規(guī)格和數(shù)量備足過篩砂料等保護(hù)層用料，并在各區(qū)、塊旁邊應(yīng)按設(shè)計(jì)要求的規(guī)格和數(shù)量備足過篩砂料等保護(hù)層用料，并在各區(qū)、塊之間留出運(yùn)輸?shù)缆?，受到物理損壞的HDPE膜必須要修復(fù)，受嚴(yán)重?fù)p壞的HDPE膜（整卷或部分）不能使用，HDPE膜卷在安裝展開前要避免受到損壞，運(yùn)輸過程應(yīng)輕拿輕放，嚴(yán)禁野蠻裝卸，運(yùn)輸時備有防雨設(shè)施，同時也應(yīng)該及時對HDPE膜進(jìn)行覆蓋，避免陽光長時間照射。

3、地基支持層施工

①按照設(shè)計(jì)圖紙進(jìn)行土方開挖，開挖時按設(shè)計(jì)要求找出坡度，土方開挖完畢組織相關(guān)單位共同驗(yàn)槽，經(jīng)檢查合格，填寫基坑驗(yàn)收、隱蔽工程記錄，辦理交接手續(xù)，支持層一般采用細(xì)砂150mm厚作墊層，人工平整，施工過程中保持砂土層不受破壞

②支持層表面應(yīng)平整順直，平整度控制在±2cm/m2以內(nèi)，夯實(shí)系數(shù)必須達(dá)到94%，經(jīng)碾壓后方可在其上鋪設(shè)土工膜

③縱、橫坡度：縱、橫向坡度宜在2%以上，填埋場底部的輪廓邊界和結(jié)構(gòu)必須有利于滲瀝液的導(dǎo)流

④垂直深度25mm內(nèi)不得有樹根、瓦礫、石子、砼顆粒等尖棱雜物

⑤支持層施工完成后，對支持層進(jìn)行保養(yǎng)，除了HDPE膜鋪設(shè)工作人員外，其他任何人員不得入內(nèi)

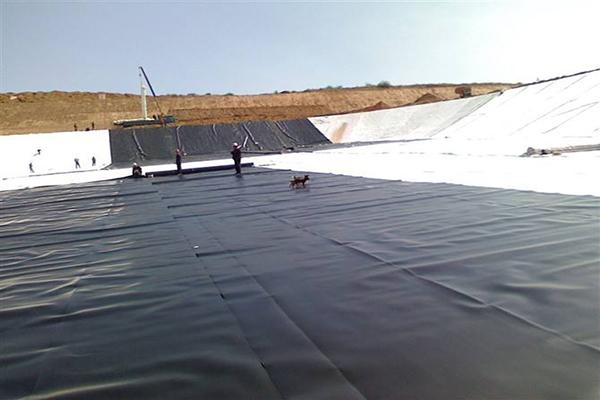

4、HDPE土工膜裁剪 、鋪設(shè)及壓膜定型

①鋪設(shè)施工氣候要求：氣溫5-40℃為宜，考慮到土工膜的熱脹冷縮性，根據(jù)經(jīng)驗(yàn)，天冷時，膜的鋪設(shè)應(yīng)緊一些，天熱時應(yīng)松弛，但要注意，在夏天應(yīng)避免中午時的高溫，風(fēng)力超過4級或雨天應(yīng)停止施工，風(fēng)小時，宜每隔2-5m放一個20-40kg的砂袋壓住土工膜，以利施工，施工前，應(yīng)嚴(yán)格按設(shè)計(jì)要求檢查上道工序質(zhì)量

②HDPE土工膜在鋪設(shè)前，先對鋪設(shè)區(qū)域進(jìn)行實(shí)際檢查、丈量準(zhǔn)確尺寸，根據(jù)丈量的尺寸又專業(yè)技術(shù)人員做下料分析，力求焊縫最少，畫出HDPE膜鋪設(shè)順序和裁剪圖，根據(jù)裁剪圖將HDPE膜下料，下料要與裁剪圖編號一致，然后將尺寸相匹配的HDPE膜運(yùn)至相應(yīng)的位置按規(guī)定順序和方向分區(qū)快進(jìn)行HDPE膜的鋪設(shè)

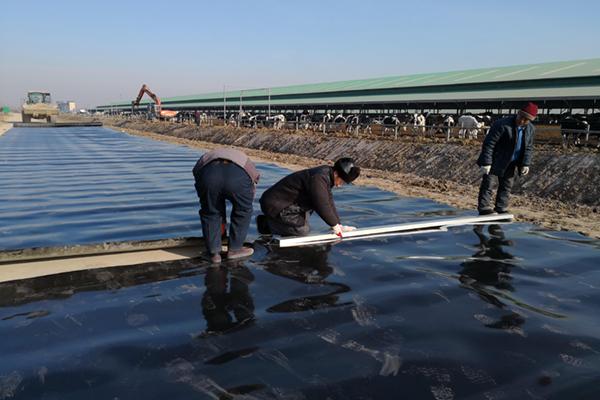

③鋪設(shè)者應(yīng)該按照裁剪圖標(biāo)定的位置來鋪設(shè)現(xiàn)場模塊，如果模塊不是按裁剪圖上標(biāo)明的地方施工，應(yīng)在實(shí)際現(xiàn)場施工圖上注明位置，鋪設(shè)時，用人工按一定的方向，進(jìn)行“推鋪”，鋪設(shè)HDPE膜時，應(yīng)適當(dāng)放松，預(yù)留出溫度變化引起的伸縮變形量，并避免人為硬折和損傷

④鋪設(shè)HDPE土工膜時，模塊間形成的接點(diǎn)，應(yīng)為T字形，不得作成十字形，拐角處，應(yīng)注意適當(dāng)裁剪膜，保證與周邊妥善聯(lián)接。

⑤HDPE膜焊縫搭接面不得有污垢、砂土、積水（包括露水）等影響焊接質(zhì)量的雜質(zhì)存在。

⑥HDPE土工膜的鋪設(shè)不論是邊坡還是場底，應(yīng)平整、順直，避免出現(xiàn)褶皺、波紋，以使兩幅HDPE土工膜對正、搭齊，搭接寬度按設(shè)計(jì)要求，一般為30cm左右。

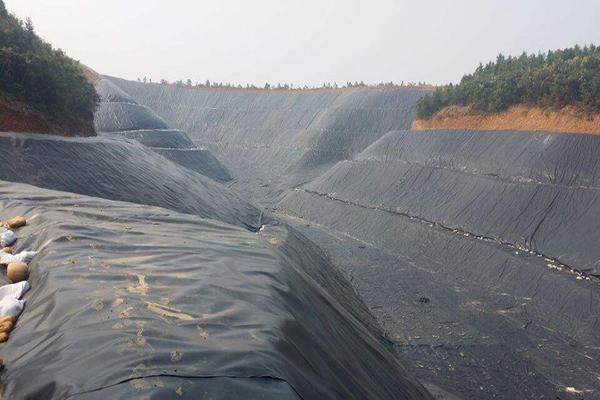

⑦坡面上HDPE土工膜的鋪設(shè)，其接縫排列方向應(yīng)平行或垂直最大坡度線，且應(yīng)按由下而上的順序鋪設(shè)。

⑧HDPE土工膜鋪設(shè)完畢、未覆蓋保護(hù)層前，應(yīng)在膜的邊角處每隔2～5m放1個20～40kg重的砂袋。

⑨HDPE土工膜應(yīng)自然松弛與支持層貼實(shí)，不宜褶皺、懸空、不致形成“魚嘴”。

⑩鋪膜過程中應(yīng)隨時檢查膜的外觀有無破損、麻點(diǎn)、孔眼等缺陷。發(fā)現(xiàn)膜面有孔眼等缺陷或損傷，應(yīng)及時用新鮮母材修補(bǔ)，補(bǔ)疤每邊應(yīng)超過破損部位10～20cm。

?細(xì)部增強(qiáng)處理：HDPE土工膜鋪設(shè)時遇到陰陽角時應(yīng)做加強(qiáng)處理，陽角在底部劃開，用一塊半徑不小于0.5m土工膜搭接焊接；陰角底部劃開處將劃開的兩部分重合焊接，然后用另一塊半徑不小于0.5m土工膜加強(qiáng)。如果遇到變形縫等其他細(xì)部也要進(jìn)行增強(qiáng)處理，必要時可增焊雙層HDPE土工膜。

?土工膜與管道的連接：連接部位的管道宜優(yōu)先選用聚乙烯管。首先把HDPE土工膜根據(jù)管道的直徑大小裁剪成圓形的管套，調(diào)整好管套的位置并用熱風(fēng)焊槍臨時固定，管套與管道間不能有空鼓的部位。然后把管套兩端分別焊接在HDPE土工膜和管道上，最后用不銹鋼管箍固定管套。

?土工膜的錨固方式主要有三種：錨固形式、壓條固定、預(yù)埋件熱焊。

a、與土聯(lián)接時一般用錨固溝，把HDPE土工膜埋入土內(nèi)50～100cm并夯實(shí)，在錨固溝頂部，應(yīng)按設(shè)計(jì)要求預(yù)留一定量的HDPE土工膜，以備局部下沉拉伸，HDPE土工膜在錨固處不得滲水或被拔出，錨固溝距離邊坡邊緣不宜小于800mm，溝斷面應(yīng)根據(jù)錨固形式、結(jié)合具體情況加以計(jì)算，以不小于800mm×800mm為宜；HDPE土工膜也可錨固到混凝土內(nèi)，錨固長度應(yīng)大于等于800mm。

b、壓條聯(lián)接一般用于與剛性結(jié)構(gòu)聯(lián)接，可用扁鋼或角鋼條用螺栓固定在混凝土結(jié)構(gòu)上，外加熱熔膠封口。

c、預(yù)埋件熱焊。在混凝土中預(yù)埋專用埋件，其材質(zhì)同為高密度聚乙烯。根據(jù)不同的埋件，采取熱熔焊接或機(jī)械夾緊的方式連接。

5、焊接

①HDPE土工膜焊接時基地表面應(yīng)干燥，含水率宜在15%以下。膜表面要用干凈紗布擦拭焊縫搭接處200mm左右范圍內(nèi)的膜面，用濕抹布擦掉灰塵、污物，使這部分保持清潔、干燥、平整、堅(jiān)實(shí)，HDPE土工膜應(yīng)平行對正，適量搭接。

②HDPE土工膜的拼接采用熱熔焊法，焊接工具宜采用自動調(diào)溫（調(diào)速）電熱楔式雙道塑料熱合機(jī)、熱熔擠壓焊接機(jī)，也可采用高溫?zé)犸L(fēng)焊機(jī)，塑料熱風(fēng)焊槍可做局部修補(bǔ)用輔助工具。焊接時，隨時觀察焊接質(zhì)量，根據(jù)當(dāng)時當(dāng)?shù)貧夂驐l件和實(shí)際施工情況，隨時調(diào)節(jié)焊接設(shè)備至最佳工作狀態(tài)。

③在正式焊接操作之前，應(yīng)根據(jù)經(jīng)驗(yàn)先設(shè)定設(shè)備參數(shù)，取300×600mm的小塊膜進(jìn)行試焊。然后在拉伸機(jī)上進(jìn)行焊縫的剪切和剝離試驗(yàn)，如果不低于規(guī)定數(shù)值，則鎖定參數(shù)，并以此為據(jù)開始正式焊接。否則，要重新確定參數(shù)，直到試驗(yàn)合格為止。當(dāng)溫度、風(fēng)速有較大變化時，亦應(yīng)及時調(diào)整參數(shù)，重做試驗(yàn)，以確保施工的焊機(jī)性能、現(xiàn)場條件、產(chǎn)品質(zhì)量符合規(guī)范要求，一般每天每臺不少于兩次，一次在正式作業(yè)前，一次在中班，試驗(yàn)性焊接是與生產(chǎn)性焊接相同的表面和環(huán)境條件下進(jìn)行的。

④現(xiàn)場撕拉實(shí)驗(yàn)合格后，用已調(diào)節(jié)好工作狀態(tài)進(jìn)行正式焊接。只有通過試驗(yàn)性焊接，才能進(jìn)行生產(chǎn)性焊接，焊接時要將機(jī)頭對正接縫，不得焊偏，不允許滑焊、、漏焊、跳焊、超量焊。

⑤開機(jī)后，仔細(xì)觀察批示儀表顯示的溫升情況，使設(shè)備充分預(yù)熱，在焊接中，司焊人員要密切注視焊縫的狀況，及時調(diào)整焊接速度，以確保焊接質(zhì)量，在焊接中要保持焊縫的平直整齊，應(yīng)及早對膜下不平整部分采取應(yīng)對措施，避免影響焊機(jī)順利自行。遇害到特殊故障時，應(yīng)及時停機(jī)，避免將膜燙壞。

⑥補(bǔ)修的方法：修補(bǔ)的材料應(yīng)由同樣的HDPE土工膜組成，所有補(bǔ)丁都應(yīng)該具有與原HDPE土工膜相同的厚度。對材料上小于5㎜的孔洞及局部焊縫的修補(bǔ)完善，可用擠壓熔焊機(jī)進(jìn)行點(diǎn)焊；對不夠厚度或不夠嚴(yán)密的擠出焊縫，可用擠壓熔焊機(jī)補(bǔ)焊加蓋一層。對大的孔洞、刺破處、膜面嚴(yán)重?fù)p傷處、取樣處、十字縫交叉處以及其它各種因素造成的缺損部位，均可用加蓋補(bǔ)丁方法來修補(bǔ)。

a、在HDPE土工膜搭接處，應(yīng)去掉皺折，當(dāng)皺折大于10厘米時或破損處，采用圓形或橢圓補(bǔ)丁，補(bǔ)丁大小應(yīng)超出切口周邊15厘米。

b、實(shí)在無法避開十字形接縫的情況下，在接縫處要加一塊切角的方形300×300㎜，或D=300㎜補(bǔ)丁，補(bǔ)丁邊距缺陷處不小于80㎜。

c、對安裝中發(fā)現(xiàn)的孔洞，要加蓋不小于D=300mm或300mm×300mm的補(bǔ)丁。

6、檢測

HDPE土工膜鋪設(shè)完畢后應(yīng)對焊縫進(jìn)行檢測，測試分為非破壞連續(xù)檢測和破壞性檢測。對所有的接縫和修補(bǔ)的整個長度進(jìn)行非破壞連續(xù)測試，被許可的非破壞連續(xù)測試方法包括：雙軌熱熔接縫空氣壓力測試法和擠壓接縫的真空或火花測試法。

①非破壞連續(xù)測試：非破壞測試必須在天氣條件允許的情況下，按照接縫的焊接程序來進(jìn)行，必須在有監(jiān)理工程師在場的情況下進(jìn)行非破壞測試。

a、壓力測試：日期、開始測試時間、結(jié)束測試時間、開始測試壓力、結(jié)束測試壓力、技術(shù)人員名字、測試開始位置、測試結(jié)束位置和測試結(jié)果（通過或不通過）。

b、真空測試：日期、技術(shù)人員名字和測試結(jié)果（通過或不通過）。

c、火花測試：日期、技術(shù)人員名字和測試結(jié)果（通過或不通過）。

必須在進(jìn)行測試的HDPE土工膜的表面或在接縫測試的地方永久的記錄以上內(nèi)容，非破壞測試不合格的地方應(yīng)根據(jù)技術(shù)說明中的詳細(xì)步驟來修補(bǔ)和重新測試。

1）壓力測試

a、雙軌熱熔接縫必須用非破壞壓力測試法。壓力測試設(shè)備必須包括一個能產(chǎn)生400kPa的空氣壓力泵、壓力管、壓力表和壓力輸入設(shè)備；必須密封測試縫的兩邊，并在雙軌熱熔接縫設(shè)備產(chǎn)生的空氣通道插入一個針頭或者一個壓力輸入設(shè)備；空氣泵應(yīng)連接空氣輸入設(shè)備，空氣通道必須要有200kPa的壓力；空氣輸入閥應(yīng)保持關(guān)閉，使空氣泵不能與這連接；空氣通道中的壓力必須維持在一個穩(wěn)定的水平并持續(xù)2分鐘；在這個期間，如果在針頭或其他的地方漏氣，解決問題后必須重新進(jìn)行測試；到達(dá)穩(wěn)定狀態(tài)后，空氣通道的壓力要觀察5分鐘，并記錄最后結(jié)果，如果氣壓下降小于20kPa，位于壓力表另一端的接縫口應(yīng)打開，從而減少壓力和檢測空氣通道的堵塞情況，如果壓力不能歸零，說明接縫被堵塞，接縫沒有能通過非破壞測試。

b、任何沒有能通過非破壞測試的接縫，要重新進(jìn)行測試，或整個接縫分成幾個部分分別進(jìn)行測試。雙軌熱熔接縫的任何一部分不能通過非破壞測試將是不合格的，并必須根據(jù)技術(shù)說明進(jìn)行修補(bǔ)。

c、完成了壓力測試后，任何在空氣通道中暴露的針孔、切割和斷面必須進(jìn)行必要的修補(bǔ)。

2）真空測試

a、擠壓焊接包括擠壓接縫、補(bǔ)片修補(bǔ)和蓋帽的修補(bǔ)等可用真空測試方法作非破壞測試。任何不能用真空測試的擠壓焊接（例如復(fù)雜有角的連接或者管道穿透）必須用下述的火花測試進(jìn)行測試。

b、真空箱必須是一個堅(jiān)硬的盒子，并在頂上帶有透明測窗，在底部有一個舷窗和閥門，連接至泵和其他所有必需的壓力控制、管道連續(xù)、壓力管和配件。

c、要進(jìn)行測試的接縫不能有任何泥塊或水珠。要測試的接縫必須要用軟毛的（沒有鋼絲的）毛刷、布或噴射器涂上肥皂水濕潤。必須避免在接縫完成后過早涂上肥皂水來人為把溫度降底。

d、真空箱必須放置在擠壓接縫的中央濕潤的地方。真空泵連接電源，真空箱里的空氣里由真空泵抽走，直到真空壓力35kPa并在HDPE土工膜和真空箱之間慢慢地產(chǎn)生一個防漏密封。觀察窗應(yīng)保持清潔，以保證對擠出焊接的觀察沒有障礙。如果在接縫中沒看見氣泡，那么這個部分的接縫通過測試。然后可打開排出閥門，去除真空狀態(tài)，真空箱可移到下一部分的接縫做測試。兩個真空測試位置之間要大概有75mm的重疊交叉。

e、在接縫處出現(xiàn)的任何氣泡表明有泄漏和這個部分的接縫不合格應(yīng)該要重新修補(bǔ)和檢測。

f、把肥皂溶液涂在HDPE土工膜上，把真空箱放在濕潤的焊縫表面；保證封口不漏氣；保持真空箱內(nèi)的壓力不小于0.025Mpa；通過透明窗口檢查HDPE土工膜上是否有肥皂泡出現(xiàn)，時間不得小于30秒；若肥皂泡出現(xiàn)，則在其處標(biāo)上記號，并按照規(guī)范的要求進(jìn)行修補(bǔ)。

3）火花測試

a、擠壓焊接包括擠壓接縫、補(bǔ)片修補(bǔ)、蓋帽的修補(bǔ)等可用火花測試進(jìn)行非破壞測試?；鸹y試的電極必須包含一個便攜式的移動高壓發(fā)動機(jī)及刷型電極。在擠壓焊接之彰，必須在接縫的連接處插入一根裸露連續(xù)的銅線。任何沒有插入裸露銅絲的接縫不能用火花測試方法來進(jìn)行非破壞測試。

b、在測試之前，必須清掃所有在測試地方碎塊，例如HDPE土工膜碎片、金屬絲、金屬物和污物。

c、如埋在HDPE土工膜下面的銅絲和電極發(fā)出火花，表明接縫有缺陷。在有缺陷的地方，可觀察到火花和聽到火花的碰擊聲，這代表接縫未能通過非破壞測試，必須要修補(bǔ)和重新進(jìn)行測試。

②破壞性試驗(yàn)：

a、測試頻率和位置如下：測試頻率為每一定長度（以設(shè)計(jì)要求為準(zhǔn)）的焊縫取一個樣；測試位置在焊接時確定，過熱、被污染、焊縫偏移或值得懷疑的位置作為測試位置，監(jiān)測人員有責(zé)任選擇測試位置。

b、取樣程序：焊接時，在監(jiān)理指定的位置取樣，以便在HDPE土工膜被覆蓋前得到試驗(yàn)結(jié)果；現(xiàn)場監(jiān)理給每個試樣編號，并在HDPE土工膜鋪設(shè)平面圖上標(biāo)明試樣的編碼和位置。

c、修復(fù)HDPE膜上所有由于破壞性取樣而留下的孔洞，應(yīng)根據(jù)規(guī)定進(jìn)行修補(bǔ)和測試修補(bǔ)的氣密性。

d、測試：取6塊2.5厘米寬的試塊進(jìn)行上面所規(guī)定的撕裂和抗剪強(qiáng)度（各3塊）測試；被測試的HDPE膜塊應(yīng)滿足抗撕裂和抗剪要求。

③修補(bǔ)：

a、對焊接檢驗(yàn)切除樣件部位、鋪焊后發(fā)現(xiàn)的材料破損與缺陷、焊接缺陷以及檢驗(yàn)時發(fā)現(xiàn)的不合格部位等，均應(yīng)進(jìn)行修補(bǔ)。

b、修補(bǔ)的程序是：對隨時發(fā)現(xiàn)的缺陷部位用特制的白筆標(biāo)注，并加編號記入工作日記，以免修補(bǔ)時漏掉。

c、用于修復(fù)的所有材料和焊接縫合裝備都必須得到現(xiàn)場監(jiān)理和業(yè)主的同意。且所有的修復(fù)步驟、技術(shù)都應(yīng)該事先得到現(xiàn)場監(jiān)理和業(yè)主的同意。對每一個修復(fù)位置都應(yīng)該進(jìn)行非破壞性測試，且做好記錄。

7、驗(yàn)收

①工程竣工后應(yīng)及時組織驗(yàn)收，工程驗(yàn)收應(yīng)包括業(yè)主單位、施工單位、監(jiān)理單位、設(shè)計(jì)單位、質(zhì)量監(jiān)督管理單位。

②工程驗(yàn)收資料包括設(shè)計(jì)文件、材料出廠文件、材料檢測報告、施工記錄、鋪膜和焊接施工記錄、檢測和檢驗(yàn)記錄、階段性驗(yàn)收報告、竣工圖紙、監(jiān)理報告等

③HDPE土工膜的材質(zhì)執(zhí)行國家質(zhì)量技術(shù)監(jiān)督局發(fā)布的聚乙烯土工膜產(chǎn)品物理力學(xué)性能GB17643-2011的要求。

④施工質(zhì)量應(yīng)滿足《聚乙烯防滲工程技術(shù)規(guī)范》（SL/T231-98）要求，分為施工單位自檢、監(jiān)理單位和業(yè)主單位抽檢等內(nèi)容。

⑤焊接質(zhì)量檢驗(yàn)，須經(jīng)第三方檢測機(jī)構(gòu)抽檢，焊縫強(qiáng)度必須大于母材強(qiáng)度。

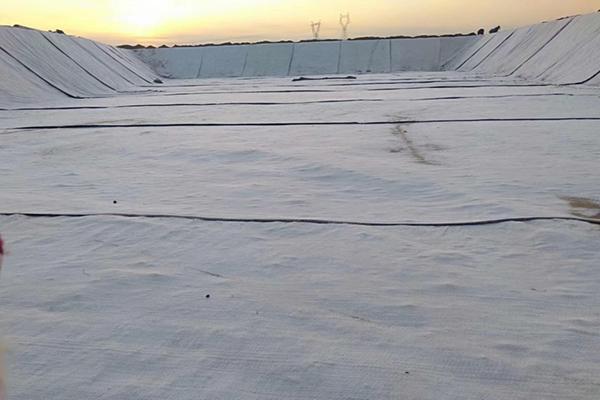

8、保護(hù)層施工

①保護(hù)層厚度應(yīng)滿足設(shè)計(jì)要求，保護(hù)層材料可采用能滿足設(shè)計(jì)要求的任何一種材料，保護(hù)層施工應(yīng)按國家現(xiàn)行的有關(guān)標(biāo)準(zhǔn)規(guī)定執(zhí)行。

②在HDPE土工膜鋪設(shè)及焊接驗(yàn)收合格后，應(yīng)及時填筑保護(hù)層，填筑保護(hù)層的速度，應(yīng)與鋪膜速度相配合，避免土工膜在烈日下長期暴曬。

③保護(hù)層施工工作面不應(yīng)上重型機(jī)械和車輛，宜鋪放木板，用手推車搬運(yùn)保護(hù)層材料。

④保護(hù)層的土料應(yīng)不含石頭、樹根、草根等雜物。

以上就是今天的內(nèi)容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯(lián)系我們的工作人員，我們將竭誠為您服務(wù)，期待我們以后的合作。
