土工膜在生產(chǎn)的過程中是需要檢測的，那么它的檢測方法都有哪些呢？今天小編來聊一聊，下面一起看一下吧。

材料屬性

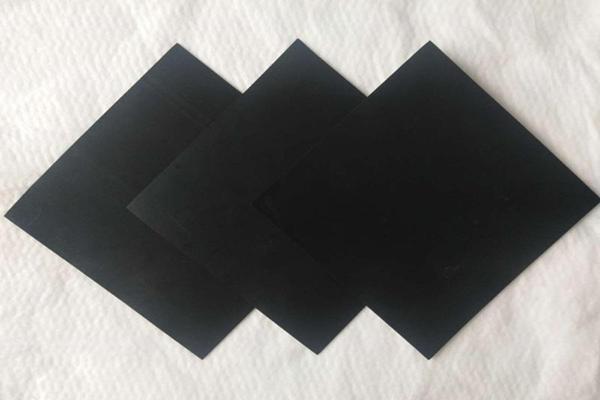

土工膜是一種新型防滲材料，其成分基本由不透水的聚乙烯、無紡布和巖土工程材料復(fù)合而成。 由于其性能優(yōu)勢顯著，在我國得到了較為迅速的發(fā)展。土工膜不僅具有較強(qiáng)的防水性，而且本身具有較強(qiáng)的柔軟性和優(yōu)良的耐化學(xué)腐蝕性，與普通防水材料相比，在強(qiáng)度大、滲透系數(shù)低、連接性好等多方面具有顯著的優(yōu)勢。 土工膜廣泛應(yīng)用于環(huán)境保護(hù)、水利、市政工程、化工、石油、礦業(yè)、建筑、路基加固及涵洞防滲等諸多領(lǐng)域。

檢查項(xiàng)目

外觀、寬度及長度、厚度偏差、粗糙度的高度、密度、拉伸屈服強(qiáng)度、屈服伸長率、拉伸斷裂強(qiáng)度及斷裂伸長率、直角撕裂負(fù)荷、耐穿刺強(qiáng)度、拉伸負(fù)荷應(yīng)力裂紋〔切口恒載拉伸法〕、炭黑含量、炭黑分散性、氧化誘導(dǎo)時(shí)間

試驗(yàn)方法

1、外觀質(zhì)量

自然光下目視距離產(chǎn)品0.5m時(shí)，不得有斷頭、裂紋、剝離、穿孔修復(fù)點(diǎn)和氣泡。 啞光口罩外觀應(yīng)均勻、無結(jié)塊、缺損等現(xiàn)象。 結(jié)晶點(diǎn)、硬度和雜質(zhì)尺寸用精度0.1mm以上的測定器進(jìn)行測定。

2、寬度和長度

根據(jù)相關(guān)標(biāo)準(zhǔn)準(zhǔn)備相應(yīng)的測量裝置，并按照相應(yīng)的方法進(jìn)行寬度和長度測量，長度和寬度偏差應(yīng)符合標(biāo)準(zhǔn)要求。 測量長度時(shí)，鋪展土工膜進(jìn)行層壓，每層長度不超過5m，層層壓不超過20層，測量前維持該層壓狀態(tài)相應(yīng)時(shí)間。 用寬度測量用放大鏡檢查對準(zhǔn)位置，測量次數(shù)由土工膜的全長決定。

3、厚度偏差

測量前應(yīng)根據(jù)需要調(diào)節(jié)試樣，采用等分試樣長度的方法確定測量厚度的位置點(diǎn)，沿試樣寬度方向按一定長度等間隔測量厚度，厚度偏差應(yīng)滿足要求。 粗糙聚乙烯土工膜厚度測量采用可施加特定壓力的測厚儀，結(jié)果取多次均值。

4、皮膚粗糙的高度

在粗面土工膜試樣上，用測深儀測定膜面凸部(峰)和凹部)表面間的高度差，將樣品寬度方向的所有有效點(diǎn)的測定值作為平均值，作為粗面土工膜的粗糙度。

5、穿刺強(qiáng)度

沿樣品寬度方向均勻切取樣品，兩端樣品至土工膜寬度邊緣距離不小于150mm，在特定條件下進(jìn)行狀態(tài)調(diào)節(jié)。 將試樣不受拉伸牢牢夾在兩個(gè)圓板之間，以一定速度進(jìn)行試驗(yàn)，直到金屬棒完全刺入試樣，并將最大力值作為耐穿刺強(qiáng)度記錄。

6、密度

準(zhǔn)備試樣和浸泡液，分別按標(biāo)準(zhǔn)方法制備玻璃浮標(biāo)和密度梯度柱，用預(yù)制好并存放在容器中的輕液浸潤后輕輕放入梯度柱中，等待其高度位置穩(wěn)定平衡，測量其幾何中心高度，并根據(jù)所得結(jié)果進(jìn)行密度計(jì)算。

7、拉伸性能測定

檢查項(xiàng)目包括拉伸屈服強(qiáng)度、屈服伸長率、拉伸斷裂強(qiáng)度及斷裂伸長率。 將預(yù)先準(zhǔn)備好的5型試樣裝置放置在試驗(yàn)機(jī)上，沿著試樣的長度方向的主軸以50mm/min±5mm/min的速度恒速拉伸，計(jì)算測定相應(yīng)的結(jié)果，直到試樣的斷裂或應(yīng)力(載荷)或應(yīng)變)達(dá)到某個(gè)規(guī)定值。

8、直角撕裂負(fù)荷

按標(biāo)準(zhǔn)方法制備和調(diào)試后，用試驗(yàn)機(jī)夾具夾住試樣，夾住部分不大于22mm，受力方向與試樣方向垂直，以50mm/min±5mm/min的試驗(yàn)速度進(jìn)行試驗(yàn)，記錄最大載荷值為直角撕裂載荷

9、炭黑的分散性

將制備好的試樣置于顯微鏡下進(jìn)行隨機(jī)觀察，計(jì)算每個(gè)隨機(jī)觀察區(qū)域最大的炭黑塊或內(nèi)含物的面積，根據(jù)炭黑分散體的參考圖判定其級數(shù)。

10、氧化誘導(dǎo)時(shí)間( OIT )。

常壓氧化誘導(dǎo)時(shí)間主要通過測定樣品在高溫條件下開始自動催化反應(yīng)的時(shí)間來評價(jià)樣品的熱穩(wěn)定性。 高壓氧化誘導(dǎo)時(shí)間的測量是將試料和對應(yīng)的參考材料放置在高壓氧氣氛中，從室溫開始以一定速度加熱。 達(dá)到特定溫度后，試料保持在該溫度下，直到發(fā)生氧化反應(yīng)并出現(xiàn)在熱曲線上，從開始加熱到發(fā)生氧化反應(yīng)的時(shí)間間隔為氧化誘導(dǎo)時(shí)間。

11、拉伸載荷應(yīng)力裂紋(切口恒載荷拉伸法) 。

在土工膜板上切下啞鈴狀試樣，在試樣中部做切口，將帶切口的試樣在恒負(fù)荷拉力下置于高溫表面活性劑中，測試并連續(xù)觀察，記錄規(guī)定時(shí)間或試樣斷裂的時(shí)間。

12、低溫沖擊脆化性能</p><p>將通過懸臂梁固定在夾具上的試料浸漬在溫度控制精密的傳熱介質(zhì)中，每隔規(guī)定時(shí)間進(jìn)行一次狀態(tài)調(diào)節(jié)后，以規(guī)定速度揮動沖頭沖擊試料。 -70℃時(shí)，沖擊30個(gè)樣品，25個(gè)以上不破壞通過。

13、水蒸氣滲透系數(shù)

在溫度38℃±0.6℃、相對濕度90±2%的環(huán)境條件下，按相關(guān)標(biāo)準(zhǔn)將干燥劑和試樣放入相應(yīng)器皿中，再蓋上蓋子，將密封蠟灌入杯槽，處理后稱量密封的透濕杯。 將透濕杯放入調(diào)整好的恒溫恒濕箱中一定時(shí)間后取出，放入特定干燥器平衡30min進(jìn)行稱量。 按時(shí)間間隔重復(fù)上述步驟，稱量透濕杯，在滿足條件時(shí)結(jié)束試驗(yàn)，根據(jù)計(jì)算出的水蒸氣透過量計(jì)算最終滲透系數(shù)。

14、炭黑含量

將一定量的樣品在氮?dú)饬髦?50℃±50℃熱解約45min，在900±50℃焙燒，根據(jù)熱解和焙燒前后的質(zhì)量差計(jì)算出炭黑含量。

15、尺寸穩(wěn)定性

在在土工膜上切取100mm×100mm的試樣，在試樣兩條對應(yīng)邊的中點(diǎn)處劃出兩條相互垂直的標(biāo)線，放置在規(guī)定的環(huán)境條件下進(jìn)行狀態(tài)調(diào)節(jié)。 狀態(tài)調(diào)節(jié)環(huán)境下測量試樣原始標(biāo)線間距，將試樣置于100℃溫度15min后，狀態(tài)調(diào)節(jié)環(huán)境下測量試驗(yàn)后試樣標(biāo)線間距，計(jì)算最終結(jié)果。

16、85℃熱老化</p><p>應(yīng)按照相關(guān)程序和程序進(jìn)行試樣制備和調(diào)節(jié)，在85℃條件下進(jìn)行90d暴露試驗(yàn)，每周檢測試樣變化情況。 老化試驗(yàn)結(jié)束后，測定老化后試樣的常壓氧化誘導(dǎo)時(shí)間。

17、抗紫外線</p><p>試驗(yàn)條件為UVA-340燈，波長340nm下照射強(qiáng)度為0.76W/㎡，75℃±3℃下照射周期為20h，然后在60℃±3℃下冷凝4h，循環(huán)試驗(yàn)合計(jì)1600h后，相關(guān)結(jié)果的

18、2%正割模量的測定方法

根據(jù)需要將調(diào)整好的5型試樣放入夾具中，使試樣的長軸線與試驗(yàn)機(jī)的軸線成一直線，以50mm/min的試驗(yàn)速度完成拉伸試驗(yàn)后，根據(jù)所得數(shù)據(jù)計(jì)算最終結(jié)果。

以上是今天的內(nèi)容，感謝您的閱讀和觀看，希望能幫到大家，如果有什么不明白的地方，請聯(lián)系工作人員，我們會竭盡全力為您服務(wù)，期待我們今后的合作。
